Общественные интерьеры · Псков · 2014

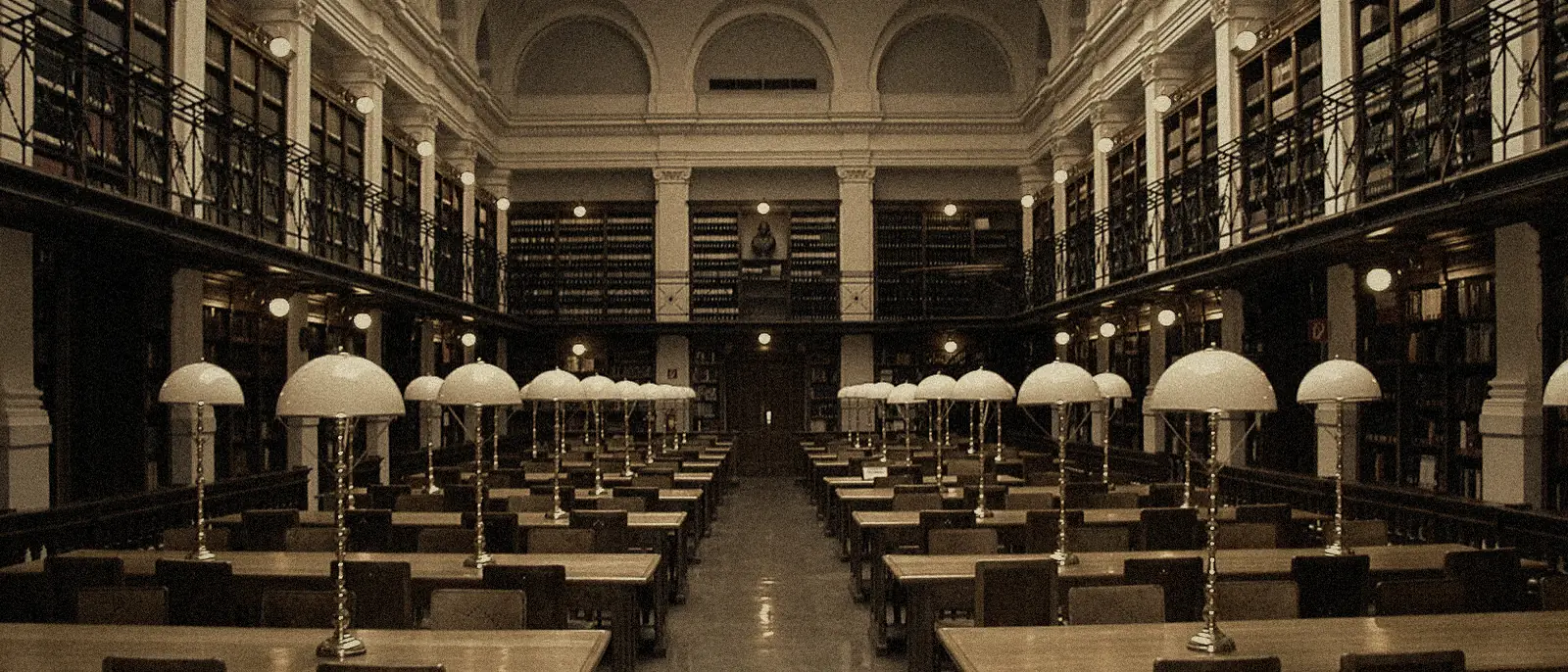

Читальный зал с антресолью
В этом зале свет стоит прямо на столах: 500 lx на странице, над головой полутень, и ни с одного из 112 мест не видно источника. С этого зала, первого общественного интерьера бюро, мы считаем блеск с каждого стула.
- Город
- Псков
- Год
- 2014
- Типология
- Общественные интерьеры
- Площадь
- 640 м²
- Заказчик
- Муниципальная библиотека
- Состав работ
- Концепция, расчёты, макет на объекте, рабочий проект, авторский надзор
- Статус
- Реализован
- Срок
- 8 месяцев
Задача
Зал построен в 1960-х годах: 640 м², потолок на отметке 7,2 м, вдоль длинной стены антресоль со стеллажами. Освещали его четыре линии люминесцентных светильников под потолком — 96 открытых трубок, 4000 K. Столам доставалось 180 lx, трубки были видны с любого стула, а под антресолью книги искали с фонариком.
Библиотека просила о двух вещах: чтобы за столом можно было просидеть четыре часа и чтобы счёт за электричество не вырос. У подрядчика к тому времени был готов свой вариант: светодиодные панели на потолке, вдвое больше, чем было светильников.
Освещена страница, а не зал
Читателю нужны 500 lx на странице. Залу они не нужны: чтобы дать столько по всей площади с семи метров, понадобилось бы около 9 kW и яркие приборы над головами. Мы предложили обратное — снять с потолка всё и принести свет туда, где читают. Вышло 2,6 kW, а 96 старых трубок с дросселями брали около 4,3 kW.
На плане тени верх зала закрашен серым. Потолок получает 20 lx — столько возвращают ему столешницы и раскрытые книги. Кессоны видны, но взгляд от страницы не уводят. UGR считали не для зала в целом, а с каждого из 112 стульев; худшее значение — 15,4.
Стол
Светильник стоит на самом столе: линия на двух стойках в 42 см над столешницей. Источник утоплен в профиль на 50 мм и закрыт чёрной решёткой с защитным углом 40°. Сосед напротив видит тёмную планку и освещённую страницу; свет гаснет у кромки стола, не доходя до коленей.
Высоту нашли на макете: собрали один стол в двух вариантах, 42 и 55 см, и на вечер посадили за него троих постоянных читателей. При 55 см свет переливался через край и ложился на лицо. Там же увидели, что лак отражает линию светильника, и столешницы покрыли матовым маслом.
Корешки
Под антресолью освещены только книги. В её нижнюю плоскость врезан линейный профиль в 30 см от стеллажей; асимметричная оптика кладёт на корешки 150 lx у верхней полки и 60 lx у нижней. Из зала видны тёплые корешки, прибора не видно; проходу перед стеллажом хватает того, что отражают переплёты.
Столы больше не двигают
Питание идёт через ножки столов из лючков в полу, поэтому столы закреплены: переставить их под лекцию нельзя. Проходы освещают приборы в торцах столов, на высоте 30 см, — 75 lx на полу. Если вынести столы, в зале станет темно. Библиотека знала об этом заранее и согласилась после макета.
| Сцена | Когда | Уровень | Что включено |
|---|---|---|---|
| «день» | с 10:00 до сумерек | 70 % | Столы у окна работают на 40 %, дальние ряды и корешки под антресолью — в полную силу. |
| «вечер» | от сумерек до 20:00 | 100 % | 500 lx на каждой странице; потолок получает свои 20 lx отражённого света. |
| «уборка» | с 8:30 до открытия | 50 % | Проходы и стеллажи включены полностью, столы приглушены наполовину. |
| «ночь» | когда зал заперт | 5 % | Горят торцы столов вдоль главного прохода: сторожу хватает, чтобы пройти зал. |
- Цветовая температура
- 3000 K
- Цветопередача
- CRI 90
- UGR
- ниже 16 с каждого из 112 мест
- Средняя освещённость
- 500 lx на странице, 75 lx в проходах
- Удельная мощность
- 4,1 W на м², всего 2,6 kW
- Светильников
- 148, из них 42 над столами
- Групп управления
- 12
- Протокол управления
- DALI, четыре сцены с панели у кафедры выдачи
- Срок наладки
- 2 ночи; сцены по нашей таблице записал подрядчик
«Зимой в четыре часа за окном уже темно, и зал как будто становится ниже: видно столы и людей за ними, больше ничего. Разговаривать стали тише.»
- Ведущий светодизайнер
- Вера Ладыгина
- Рабочий проект и авторский надзор
- Денис Юрасов
- Расчёты
- Григорий Буторин
- Макет на объекте
- Ильдар Сабиров
